Vi måler flowet direkte.
Vi laver hydraulisk flowmåling i kloak, afløb og trykledninger. Sensoren vælges efter forholdene på stedet, og hver måling kalibreres per lokation.
De tre steder vi typisk måler, stiller hver sine krav.
Et fuldtløbende rør i en pumpeledning ligner ikke en delvist fyldt kloak med tilbagestuvning. Derfor vælger vi sensor og metode efter den faktiske hydraulik på stedet.
Her løber rørene ikke fyldt, og forholdene skifter. Vi kombinerer niveaumåling med Q/h-relation eller direkte hastighedsmåling, afhængigt af om forholdene nedstrøms er stabile eller påvirket af tilbagestuvning.
I en trykledning er røret altid fyldt. Her måler vi med en elektromagnetisk flowmåler, som giver flowet direkte og ikke har bevægelige dele. Den holder også ved lavt forbrug og varierende tryk.
Vi måler flowet ind og ud af pumpesumpen og kobler målingerne med pumpedata som driftstid og frekvens. Så ligger hydraulikken og pumpens drift i samme datasæt.
Pakken består af fire dele, og vi installerer dem samlet.
Hele pakken klargøres på vores værksted og installeres af vores egne montører.
Klar til installation i rør eller brønd. Tilpasset rørdimension. Rustfri stål.
Tryk- eller radar-transmitter (samme YDOC-kompatible sensorer som overløb).
Dual-Wave Doppler med måleområde 0–10 m/s og ±2 % nøjagtighed. Hastighed × tværsnit giver flowet direkte, uafhængigt af Q/h-relation, så den holder ved tilbagestuvning. Fuldt nedsænkbar og ATEX/IECEx-godkendt.
LTE-M og NB-IoT med MQTT, HTTP, FTP eller e-mail. IP68/69 og –30 til +75 °C i UV-stabiliseret polycarbonat. Strømforsyningen vælges efter installationen: internt solpanel, eksternt solpanel, eksternt 12 V-batteri eller fast DC. 3 års dataabonnement er med i prisen.
Forholdene på stedet bestemmer sensorvalget.
Den samme rørdimension kan kræve fire forskellige løsninger afhængigt af hvad der er opstrøms og nedstrøms. Her er hovedreglerne.
Tabellen er udgangspunktet. Det endelige sensorvalg sker efter en feltinspektion, hvor vi vurderer forholdene på stedet.
| Situation | Anbefalet sensor |
|---|---|
| Delvist fyldt kloak, stabilt flow | Niveau + Q/h |
| Delvist fyldt med tilbagestuvning | Flowsensor (hastighed × tværsnit) |
| Fuldtløbende trykledning | Elektromagnetisk flowmåler |
| Kort kampagne, sjælden hændelse | Mobil flow-pakke |
Hvert tal kan spores tilbage til én råværdi.
Hver sensor kalibreres mod en reference ved installationen, og hvert datapunkt kan spores gennem hele kæden. Det er det, der gør, at tallet holder, når en myndighed spørger ind til det.
Hver sensor kalibreres mod en fysisk reference ved installationen, så målingen holdes op mod en kendt værdi.
Q/h-relationen tilpasses de lokale forhold. Kanttype og geometri kan give op til ~30 % forskel mellem beton- og skarpkantede overløbsbygværker.
5-trins valideringsmotor flagger spikes, drift, korrelationsbrud og ML-anomalier automatisk. Læs mere.
Genkalibrering, sensoreftersyn og rapport indgår i driftsaftalen.
Udstyret er i drift hos danske forsyninger.
Flowmåling

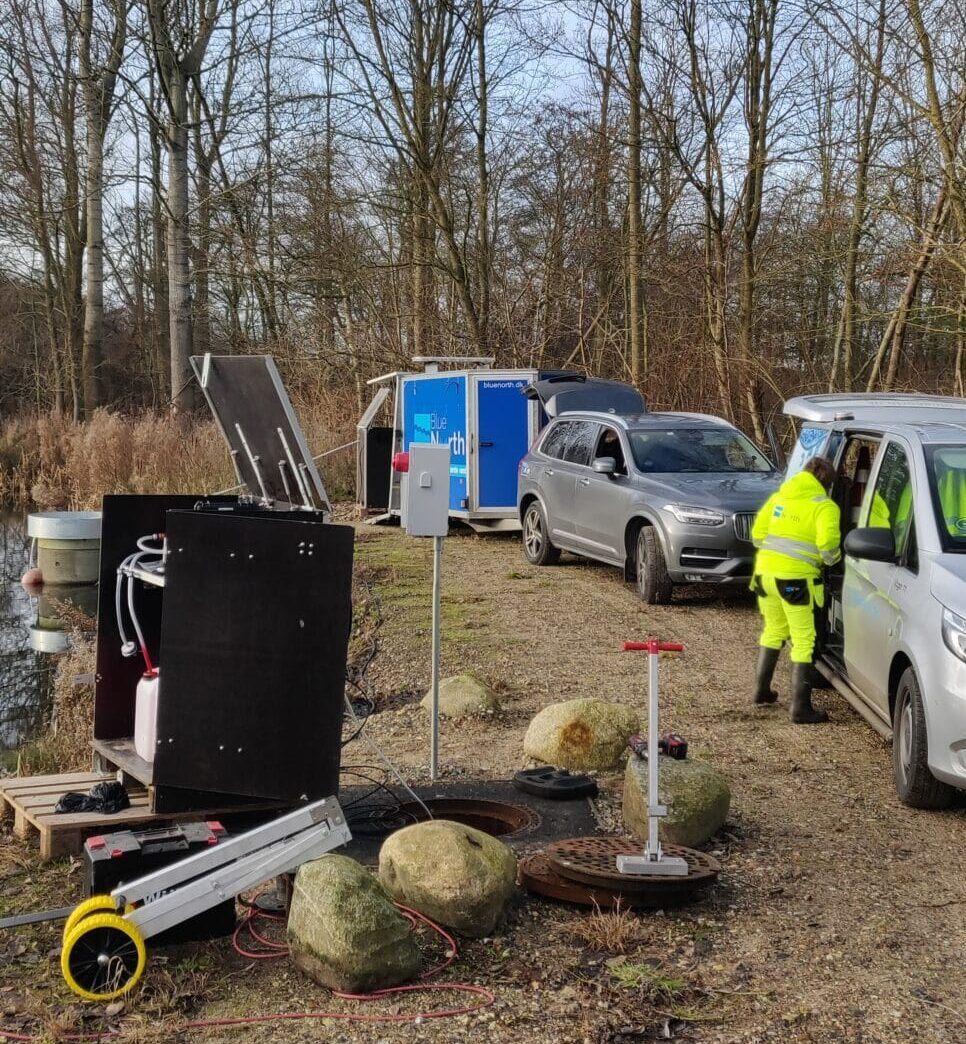

Prøver taget gennem en vortexbrønd, før vandet når åen
For Brønderslev Forsyning opsamler vi prøver af vandet gennem en vortexbrønd. Prøverne renhedstestes på laboratorium, og renheden måles igen ved udløbet.
Læs mere
Flowmåling

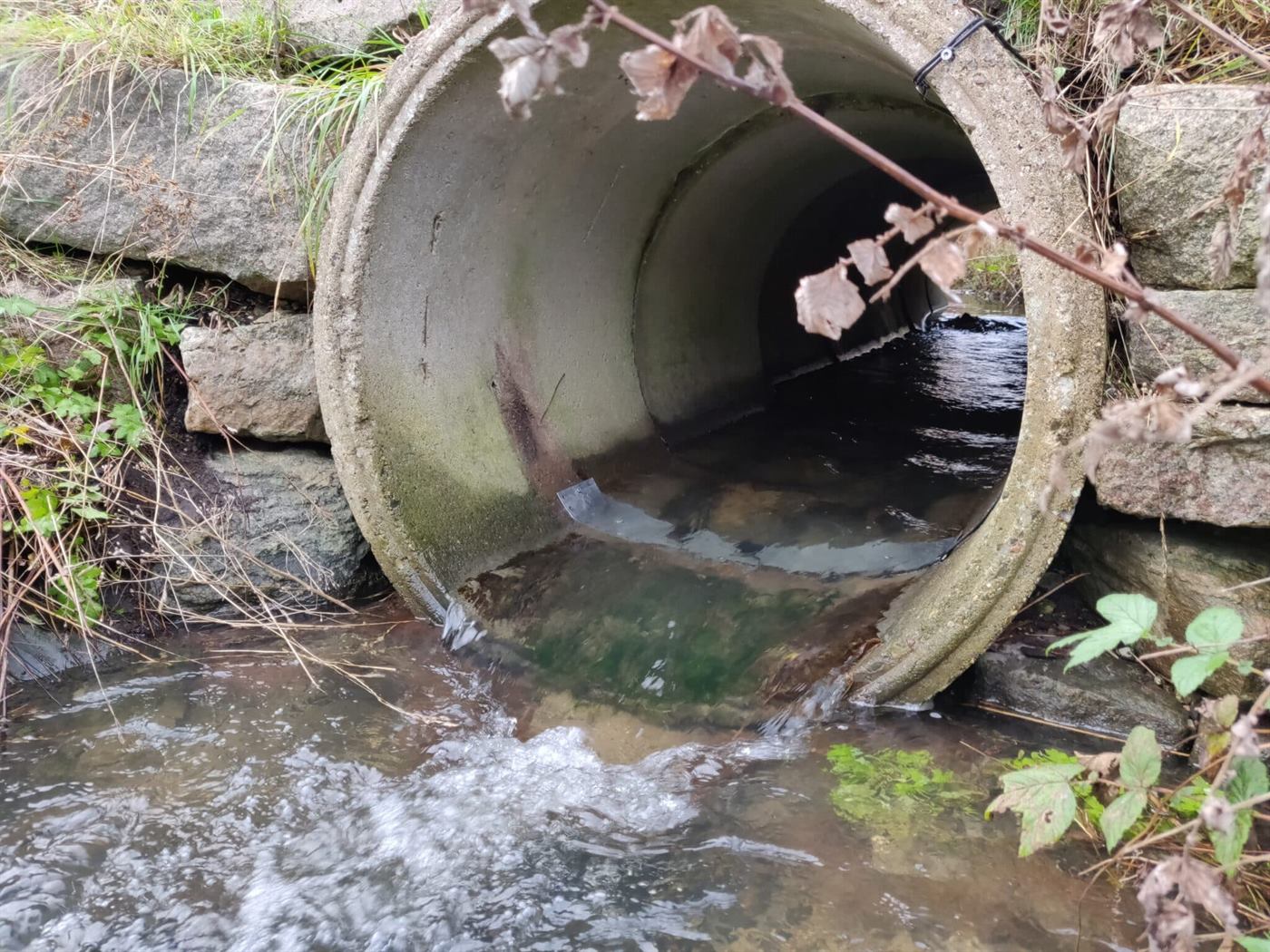

Flowmålere sat op, så de måler det, de skal
Installation af flowmålere er en kritisk del af infrastrukturen. Placeringen er altafgørende, og dokumentationen bestemmer, om målerne kan vedligeholdes.
Læs mere
Flowmåling

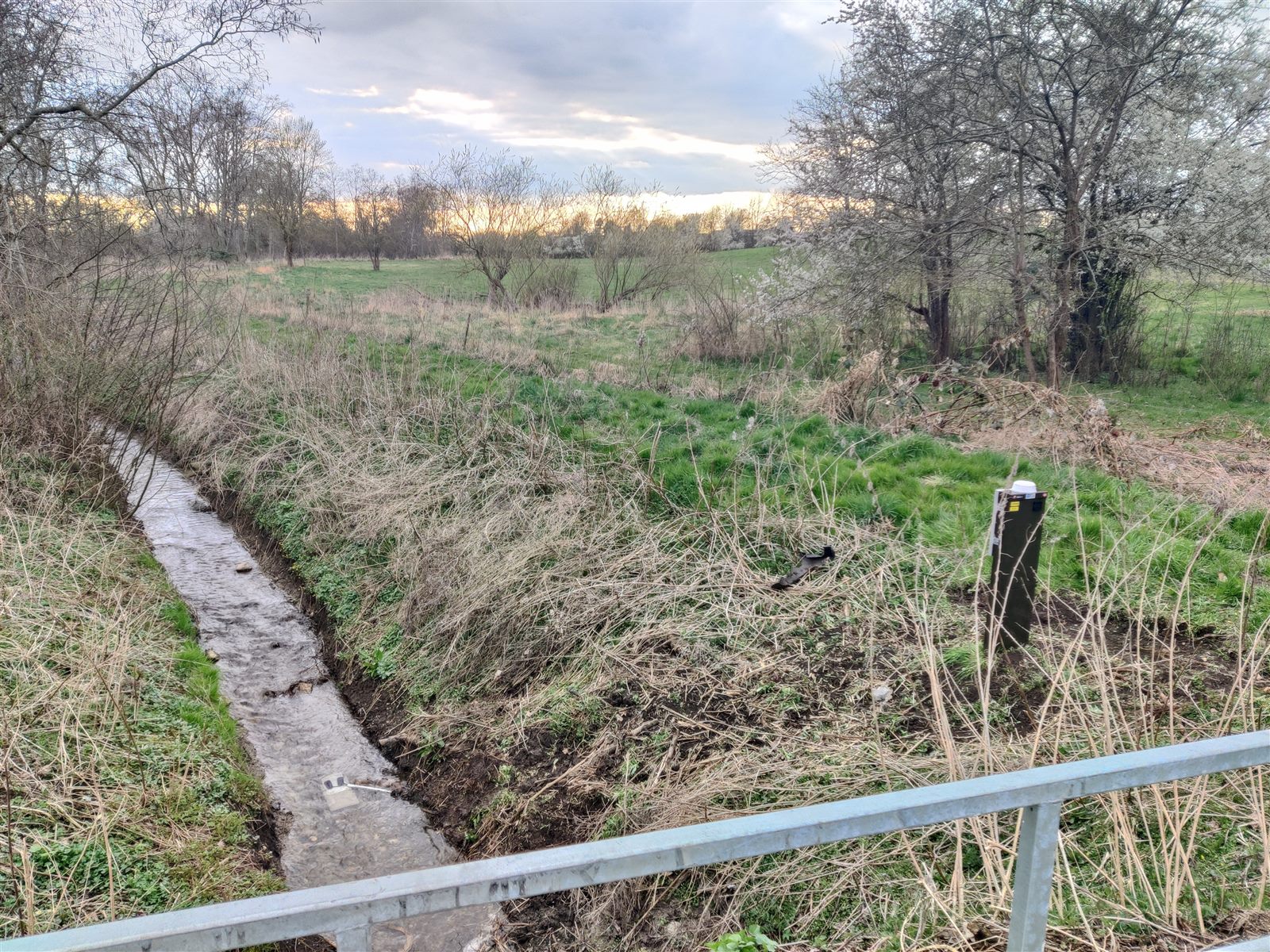

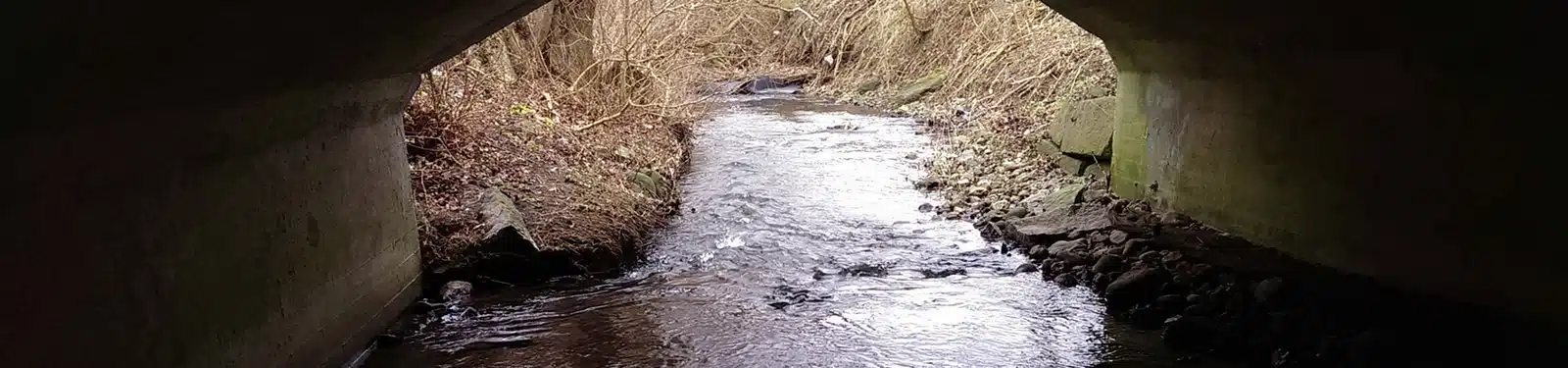

Et opland hvor lærebogens målepunkt ikke findes
KLAR Forsyning skulle have kalibreret to fælleskloakerede områder i Ølby Lyng. Kravene til et brugbart målepunkt er kendte — men et af dem, ingen tilbagestuvning, kunne ikke opfyldes nogen steder i oplandet.
Læs mere
Flowmåling

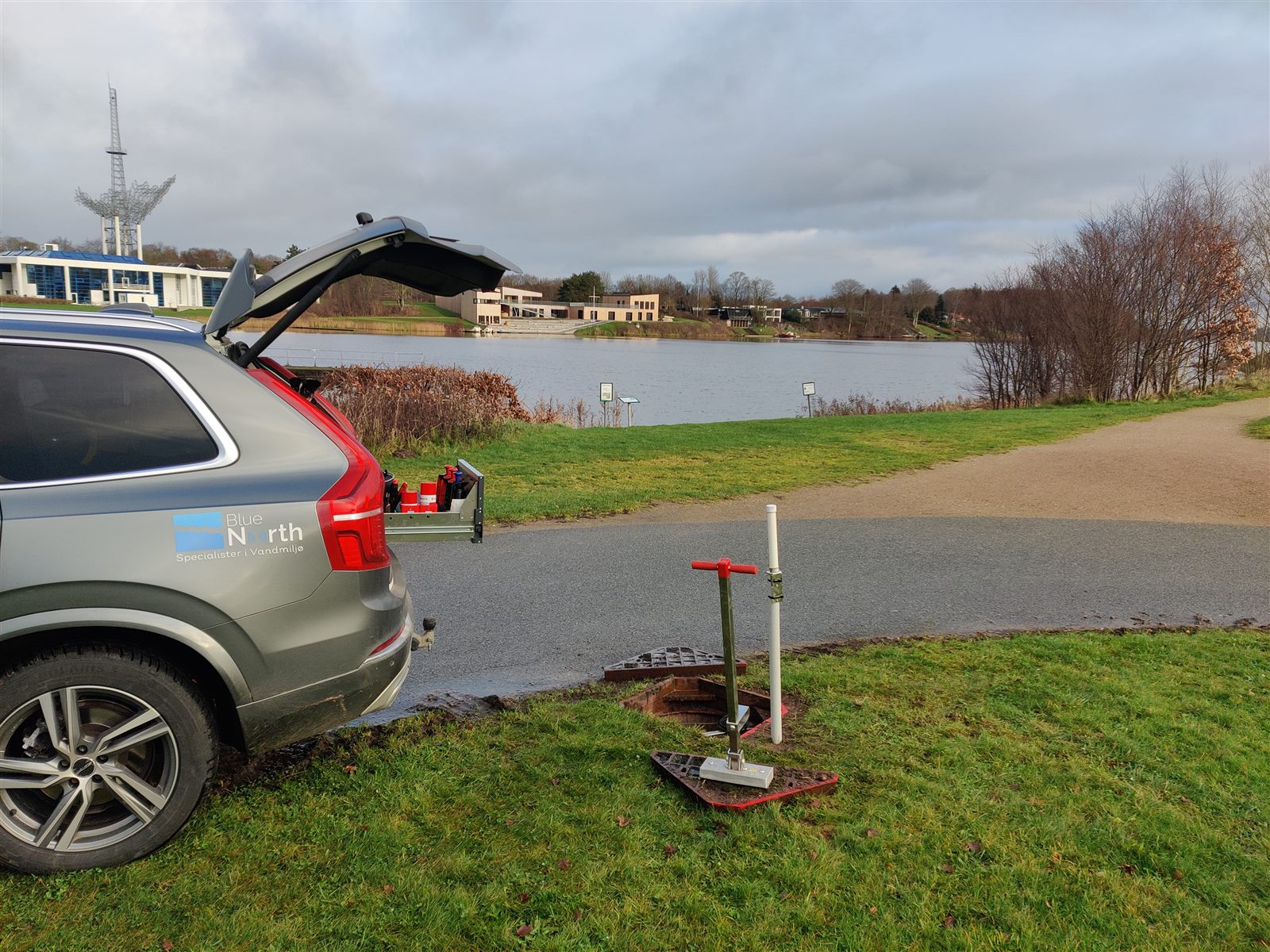

42 mm vand ændrede billedet helt
